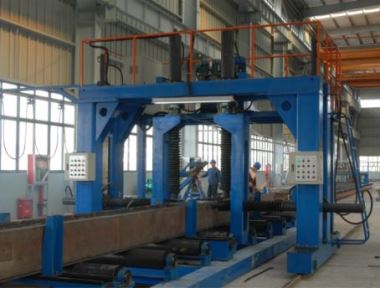

JZZ150箱形柱組立機
產品中心 / Product center
新聞資訊 / News Information
服務熱線:
- 產品詳情
-
1) 工作過程
該機由兩人或三人共同操作。工作過程如下：將防倒裝置的防倒臂調整至合適位置→將焊好內隔板的底板吊上輸送輥道→吊入側板并對齊端部,利用防倒裝置的防倒臂防止側板顛翻→移動龍門架,開始組立工作并定位焊→移開龍門架→組立結束，輥道輸送工件到下一工序。
2) 主要技術特點
a)整體剛性良好 該機龍門架的底梁處兩側各設置了3組重載導向輪，使側向油缸產生的推力通過龍門架立柱傳遞給地軌;地軌澆灌于混泥土中(或其它方法保證地軌與地面可靠的安裝);采用中強鋼板焊接的夾鉗。通過以上措施的實施，保證的機器適應對厚80mm板的組立工作，使機器不會發生變形現象。
b)設置防倒裝置，通過手搖螺桿螺母副實現防倒臂移動到適當位置，防止組立時，側板顛翻。
c)龍門架移動與夾鉗夾緊工件具有電氣互鎖功能，即當夾鉗夾緊工件時，龍門架移動操作無效。
d)左右各一套電機經減速機減速直接驅動龍門架的腳輪旋轉，從而帶動龍門架移動，以便實施工件全長的組立。
e)采用液壓系統驅動油缸對箱形柱各構件施加夾緊力，實現對工件的夾緊、定位，以便進行組立和 定位焊。
f)主機電源用滑線架接入。
g)在龍門架左右兩側各安裝一只操作箱，以便于操作人員控制。
h)采用夾鉗夾緊形式，避免上橫梁受油缸推力;夾鉗可以浮動，有利于順利夾持工件。
i)液壓站置于龍門架頂上隨動，避免油管拖動。
6)主要配置
序號 名稱 生產廠家 1 油缸 國產 2 液壓系統元器件 國產 3 控制低壓元器件 主要施耐德、歐姆龍 3)供貨范圍
a)機器組成部分
組立機主機(包括可移動龍門架、夾緊油缸等) 1套
防倒裝置 5套
電控系統(包括電控箱、操作箱等) 1套
液壓系統(包括泵、電磁閥、油管等) 1套
滑線架小車(不含電源線) 1套
b)備件及隨機工具
名稱 型號 數量（件） 備注 滾輪滾針軸承 NATR35X 2 GB/T6445.1 交流接觸器 LC1-D0901M5C 1 施耐德 雙極空氣開關 C65H17588,6A 1 施耐德 單極空氣開關 C65H17574,6A 1 施耐德 小型繼電器 MY4NJ(AC220V) 2 歐姆龍 小型繼電器座 PYF14A-E 2 歐姆龍 小型繼電器 MY2NJ(AC220V) 1 歐姆龍 小型繼電器座 PYF08A-E 1 歐姆龍 燈泡 24V DL1-CE024 1 施耐德 鑰匙開關 XB2-GB21C 1 施耐德 三位選擇開關 XB2-BD33C 1 施耐德 節能防爆日光燈 220V,36W 1 蕭山照明 限位開關 XCK-P118 1 施耐德 耐振壓力表 YN60/25-I 1 無錫 O形圈 9.25X1.78 20 G51-2 3-14內六角扳手 1套 雙頭扳手 十件組 1套 十字螺絲批 1 一字螺絲批 1 c) 隨機技術文件
d)下列條款不屬于供貨范圍
點焊用焊機
制作基礎用的鋼軌、壓板、預埋件等
縱向懸掛裝置架(滑線架支架)
主機進線電纜
- 產品參數
-
左右夾緊缸推力 15t 左右夾緊缸行程 900mm 左右夾緊缸升降行程 1300mm 上壓緊缸推力 30t 上壓緊缸行程 1200mm 夾鉗(上壓緊缸)左右移動速度 約2m/min 上壓緊缸左右移動電機功率 0.75KWx2 液壓系統壓力 16Mpa 龍門架移動速度 約6.5m/min 龍門架移動行程 按工藝布置 油泵電機功率 5.5kw 行走電機功率 1.1KWx2 總功率(不計焊接電源) 10kw 主機重量 5000Kg - 產品特點
-
