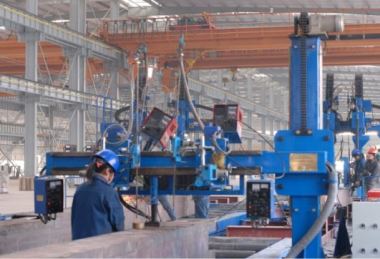

JDZ150懸臂式熔絲電渣焊機
產品中心 / Product center
新聞資訊 / News Information
服務熱線:
- 產品詳情
-
3)工作過程
工件就位→懸臂小車移至焊接位置→焊槍、焊絲位置調整→開始焊接→一處焊接結束→懸臂小車移至下一焊接位置，進行焊接，直至整個工件完成焊接→吊裝工件到下一工序
4)主要技術特點
1) 電機經減速機、鏈傳動驅動懸臂小車的腳輪，實現懸臂小車沿鋼軌移動。該電機帶制動器，可保證懸臂小車架在地軌上停車可靠。
2) 使用非熔化型焊槍及硬質細焊絲，達到高性能焊接(熔接量140g/min)。
3)設置擺弧裝置，焊接內隔板達14-65mm。
4) 焊槍具有水冷功能。
5) 采用桶裝焊絲(用戶自備焊絲及焊絲桶帽)。
6)焊接電源置于可移動懸臂小車上隨車移動。
7)焊接電源、主機的電源線采用滑線架接入。
6)主要配置
序號 名稱 生產廠家 1 可移動懸臂小車驅動減速電機（帶制動器） 臺灣永坤 2 擺弧裝置直流伺服電機 日本 3 焊槍提升裝置直流伺服電機 日本 4 無接點式電流表 日本 5 焊接控制微動式按鈕控制開關 歐姆龍 6 主機控制低壓元器件 主要施耐德、歐姆龍 7)供貨范圍
a)機器組成部分
懸臂式熔絲電渣焊接機主機(包括可移動懸臂小車等) 1套
主機電控系統(包括電控箱、操作箱等) 1 套
熔絲電渣焊接控制系統(包括焊接控制箱、中繼箱、擺弧裝置、焊槍提升裝置、焊絲矯正裝置、夾緊裝置、水冷電纜、控制電纜等) 2套
水冷系統(包括水冷箱、水管等 ) 2套
焊槍及附件(包括導絲管，導電嘴，焊槍等) 2套
滑線架小車(不含電源線) 1套
林肯DC600焊接電源 2臺
林肯送絲機 2臺
焊接電源至主機焊接電纜(長度需按工藝布置)
b)備件及隨機工具
序號 名稱 型號 數量（件） 1 導電嘴 φ1.6mm焊絲用 10 2 引弧塊 φ30 2 3 收弧塊 φ30 2 4 交流接觸器 LC1-D0901M5C 1 5 旋鈕開關 XB2-BD53C 1 6 內六角扳手 3月14日 1套 7 雙頭扳手 十件組 1套 8 十字螺絲批 1 9 一字螺絲批 1 c)隨機技術文件
d)下列條款不屬于供貨范圍
制作基礎用的鋼軌、壓板、預埋件等
主機及焊接電源進線電纜
縱向懸掛裝置架(滑線架支架)
- 產品參數
-
可移動懸臂小車 行程 按工藝布置 移動電機功率 0.4Kw 工作移動速度 6.5m/min 返回移動速度 6.5m/min 2）焊槍提升裝置 橡皮輪摩擦驅動 速度 20-130mm/min 馬達 直流伺服電機 3）擺弧裝置 軌跡 往復直線搖擺 幅度 5-100mm 次數 0或1-7次/min 停止位置 搖擺幅度的兩端 停止時間 0或者1.0-12s 馬達 直流伺服電機 4)直型焊槍 冷卻方式 循環水冷 額定電流 500A 使用率 100% 適用焊絲 1.6mm 外徑 12mm - 產品特點
-
